Product Details
| 応用範囲: | 産業用 | 設計温度: | 300°C |
|---|---|---|---|
| 適用する: | ボイラーシステムと産業システム | 圧力: | ハイ・ロー圧力 |
| 色: | カスタマイズ | タイプ: | 自然な循環/一度直通 |
| ハイライト |
上部蒸気ボイラー水タンブール,ASME標準のボイラー水ドラム,ASME標準ボイラードラム |
||
Product Description
熱水炉蒸気ドラム 炭素または合金鋼のシェルプレート材料
1完全に自動操作,安全で信頼性があり,様々なボイラー制御と保護装置,蒸気圧,水の圧,燃焼はすべて自動制御システムです.熱水ボイラーは,プロセス制御と温度と時間制御も装備されています.
2操作と保守が簡単で 労働が節約できます
3. 輸入ブランドのバーナー,燃料の完全な燃焼とエネルギー保存,環境保護を装備.
4燃焼の広いボイラールームを閉じて 汚染がなく 綺麗できれい
5コンパクトな構造で 簡単に設置できます
ボイラーヘッダには水壁ヘッダ,スーパーヒーターヘッダー,エコノマイザーヘッダーなどがあり 集積,混合,再配送の働き媒体の役割を果たし 構造として端蓋型 (端蓋型) と首の型に分類できる..
ヘッダはヘッダボディ (大直径のシームレス鋼管),端蓋 (囲み),チューブジョイント,ハンドホール,サーモメーターソケットなどで構成されています.100%合格製品を保証するために溶接プロセスとして厳格に進行します.

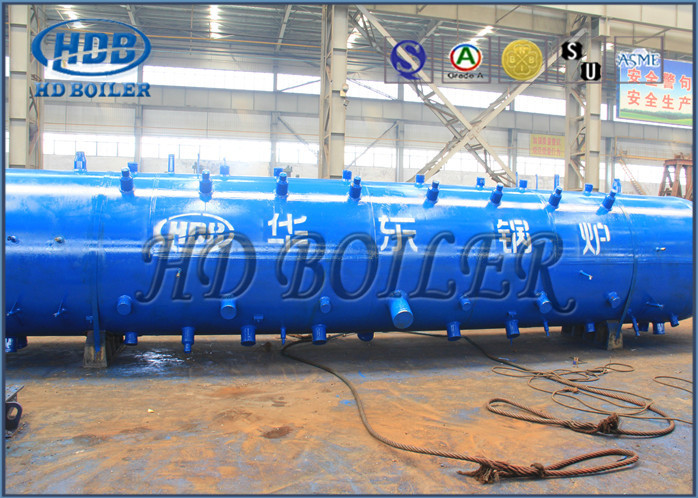

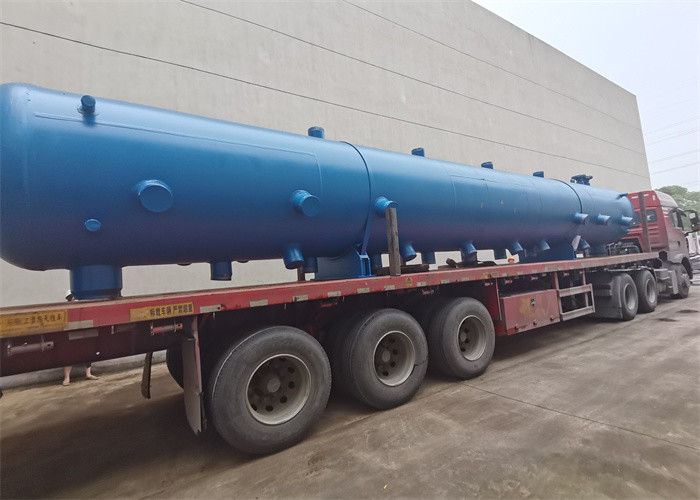

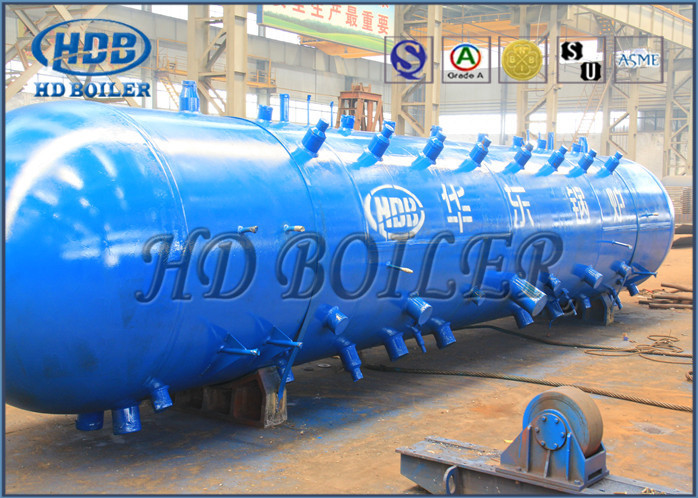

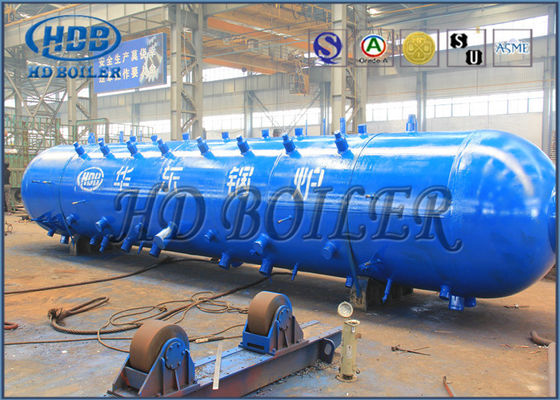

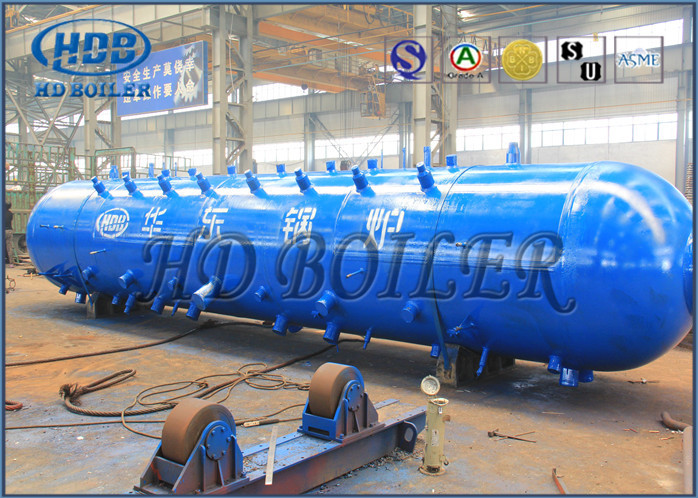

ドラムは,水管ボイラーにおける蒸気水分離と蒸気浄化に使用される円筒状の圧力容器で,水循環回路を形成し,ボイラー水を貯蔵する.主要な機能は,エコノマイザーから水を受信することです蒸気と水を分離し,循環回路に水を供給し,スーパーヒーターに飽和蒸気を供給します.熱と作業介質を一定量に保持する作業条件が変化するときに蒸気圧変化速度を遅らせ,供給水と負荷が短期間調整されていない場合,ある程度のバッファー役割を果たすことができます.ドラムは,蒸気水を分離するための内部装置で装備されています蒸気浄化,ボイラーでの投与,蒸気品質の確保のために連続的に吹き込み,図のように.
太鼓は,ボイラーの中で,最も積もりたくて高価な厚壁圧力軸承部品です.太鼓は,高い内部圧力を背負うだけでなく,作業条件の変動や壁の温度変動による熱圧も発生します労働条件が悪くて,効率的な監視が必要である.
蒸気水分離の詳細
主要蒸気水分離水からほとんどすべての蒸気を除去し,ドラム底から熱管への蒸気回路が非常に少ないようにします.
二次分離で蒸気が分離器やスクルーバー要素 (通常は近距離にある波紋平行板) の二次段階を通過し,最終的な水滴の除去が行われます.蒸気 は 複数の 港 を 通し て 排出 さ れる.
| 製品名 | |
| 蒸気容量 | 時給6~30トンの蒸気 |
| ボイラーパワー | 30~1300馬力 |
| 仕事 の 圧力 | 1.25Mpa. 1.6Mpa,2.5Mpa |
| 蒸気温 | 193°C,204°C,226°C |
| 熱効率 | 95% |
| 操作制御 | インテリジェント PLC コントロール |
テクニカルパラメータ
| Itemモデル | 二重ドラム 水平式廃棄油 天然ガス蒸気ボイラー | |||||||||
| 蒸気容量 (トン/h) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
| 蒸気圧 MPa | 1.25/1.6/25 | |||||||||
| 蒸気気温 °C | 194/203/225/400 | |||||||||
| 設計効率 % | 92.26 | 92.23 | 92.22 | 92.26 | 92.26 | 91.99 | 91.82 | 91.99 | 92.17 | |
| 給水温 °C | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
| 使用可能な燃料 | ディーゼル/重油/天然ガス/LPG | |||||||||
| 燃料消費量 | ディーゼルkg/h | 267.45 | 402.68 | 535.2 | 668.6 | 1002.6 | 1337.3 | 1671.6 | 2005.9 | 2336.8 |
| 天然ガス Nm3/h | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | 1418.4 | 1773.1 | 2127.6 | 2477.4 | |
| 総寸法 | 長さ m | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 11 | 11.2 |
| 幅 m | 2.7 | 2.7 | 3.4 | 3.4 | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
| 高さ m | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 | |
設計と製造能力
12つの自動コイラー生産ライン
2. 最小の屈曲半径0.6Dに熱で曲がる
3壁管の折りたたみ,水平と垂直のパネルを折りたたむ機械
41000MWまでの発電所のボイラー用のパネル製造
5CFB ボイラーサイクロン分離器の製造
6製造は,中国の標準 (GB),アメリカの標準 (ASME) またはEU標準 (EN) に準拠する
7熱処理設備の幅広い範囲で,標準化とテンパーリングを提供する10つの炉を含む
Product Highlights
熱水炉蒸気ドラム 炭素または合金鋼のシェルプレート材料 水管ボイラーでは,上部ドラム (ボイラー蒸気ドラム) で蒸気と水を分離する.また,下降管とリザー管に液体を失うことなく負荷変化にダイナミックな応答を可能にする液体保持容量 (通常10〜60秒) を提供します.. 蒸気ドラムの大きさは,乾燥した飽和蒸気を生産するために蒸気と水との間のクリーンな分離に必要な体積によって決定され,十分な量の蒸気貯蔵も提供されます.蒸気太鼓は上部太鼓とも呼ばれます. 製品パラメータ 製品名 ボイラー蒸気ドラム (蒸気水分離機) 適用領域 自然循環ボイラー ドラムシェルプレート材料 - 炭素鋼: Q245R, ...
