溶接 水面ボイラー 水壁パネル 高温耐性

ウォーターウォールとは,その名前の通り,水でウォールを冷却することです.

暖炉には暖炉の表面はありませんでした高温の煙ガスによる燃焼から炉壁を保護し,燃焼産物を冷却するために設置された..

炉の周りに配置され,チューブ内の流量媒体は一般的に水またはソーダ水の混合物であり,水で冷却される加熱表面は炉水冷却壁と呼ばれます.

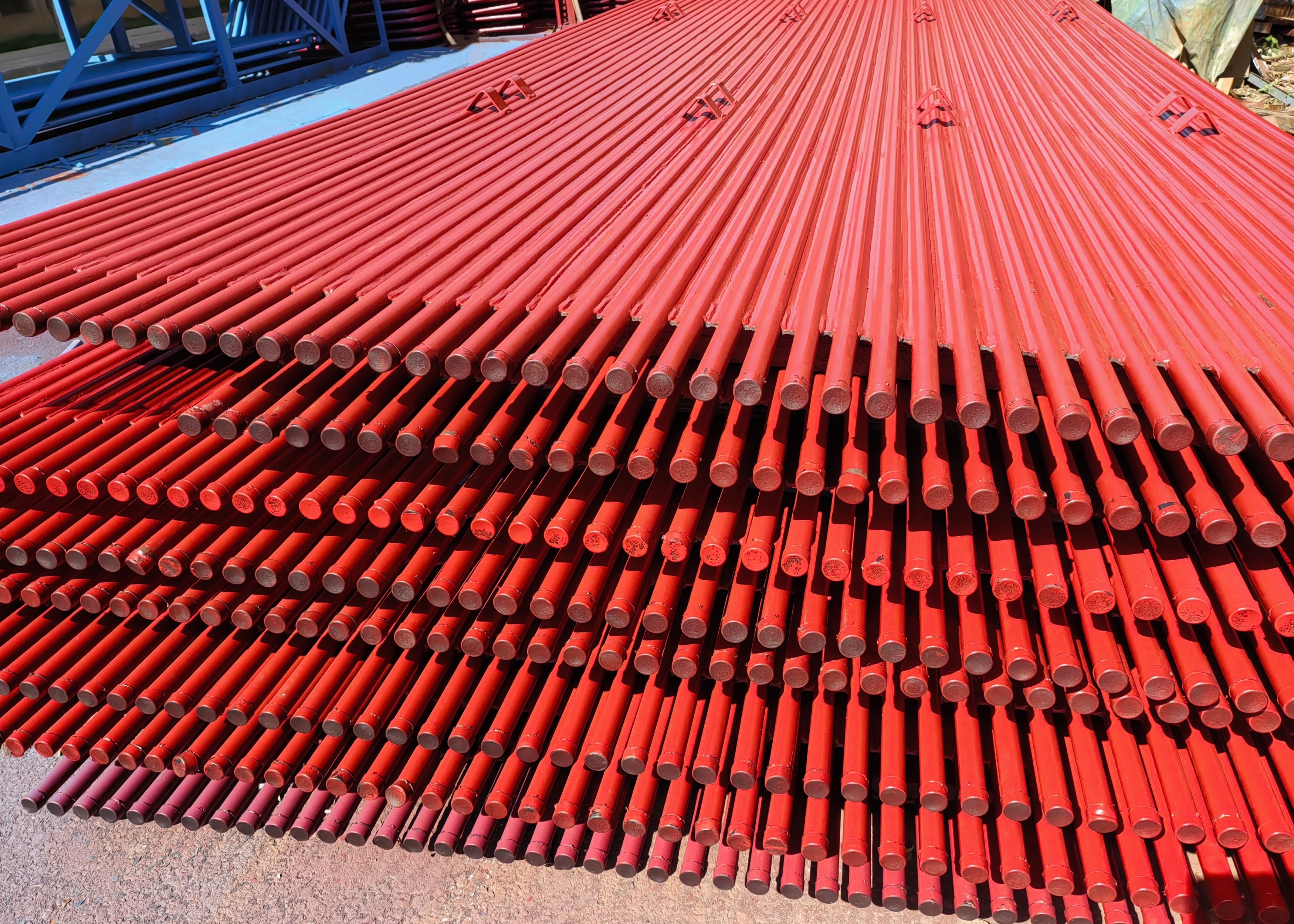

水面壁には,軽管の水面壁とフィルム水面壁という2つの主な種類があります.

分類

構造型により,平面管型,膜型,シーク管型が3種類に分かれます.

平面管の水壁は,シームレス鋼管の一列から構成され,その構造は最もシンプルです.メムラン水壁を溶接し,スポット溶接で一緒に多くのローリング水冷却フィンチューブ炉の気密度を向上させ,気漏れを減らすだけでなく,炉壁をより良く保護する炉壁の重さを減らす構造を簡素化します.スポン管の水壁は,水冷却壁管に長さ20~25mmと直径6~12mmの多くのピンを溶接することです.そして,水壁のこの部分の熱吸収を減らすために,クロム鉱石耐火プラスチックを適用し,燃焼ゾーンの温度を増加させる燃料の点火が特に困難である場合や,液体スラッグ放出炉の場合に適しています.

配置部分により,付着壁型と隔壁型 (つまり両面加熱) 水冷却壁の2種類があります.

前者は主に部分的に炉壁の内壁に埋め込まれ,片側から熱を吸収し,後者は主に大きなボイラーの炉室の中心に設置されています.,全炉を2つの独立した部分に分割して 両側から加熱します

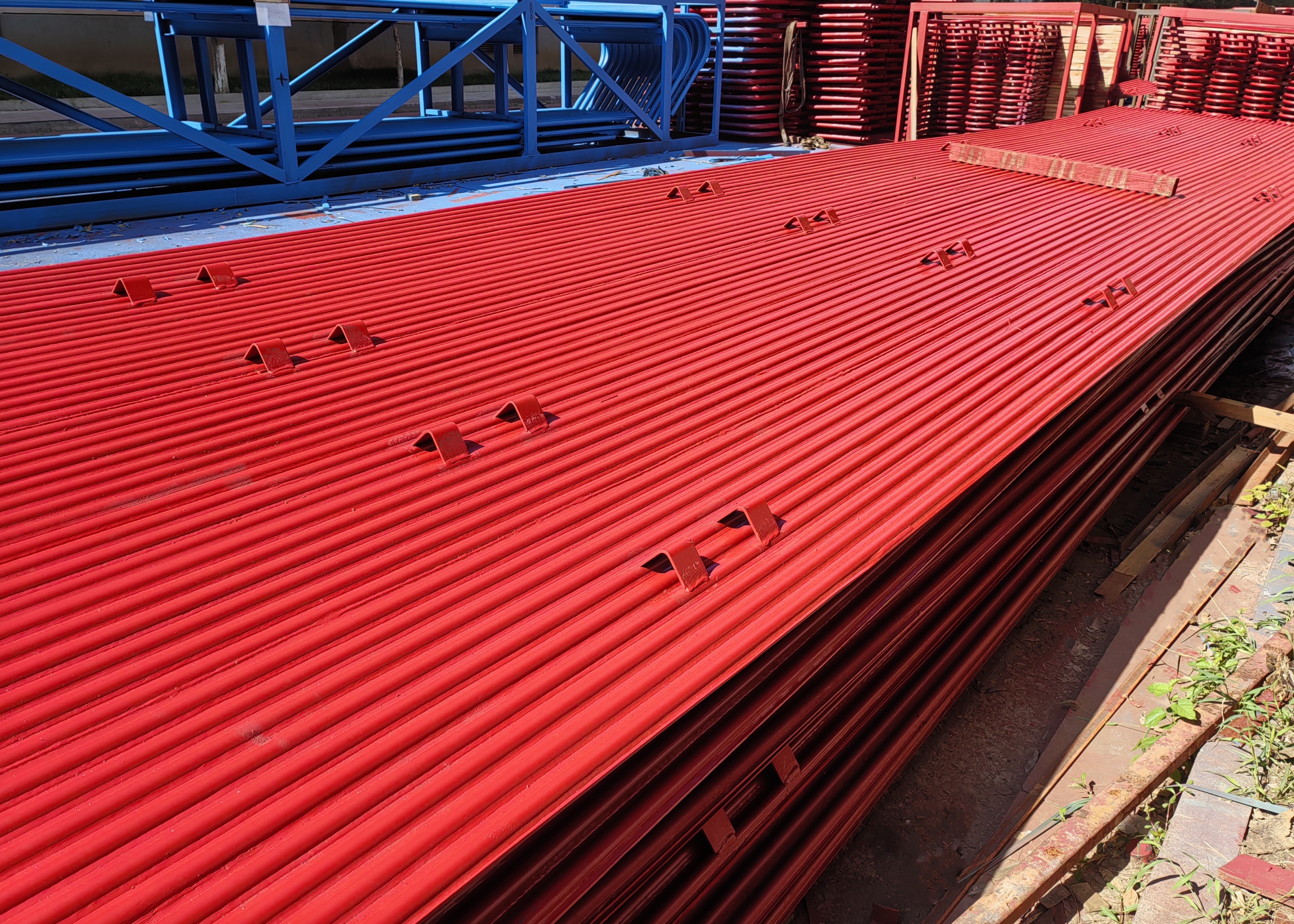

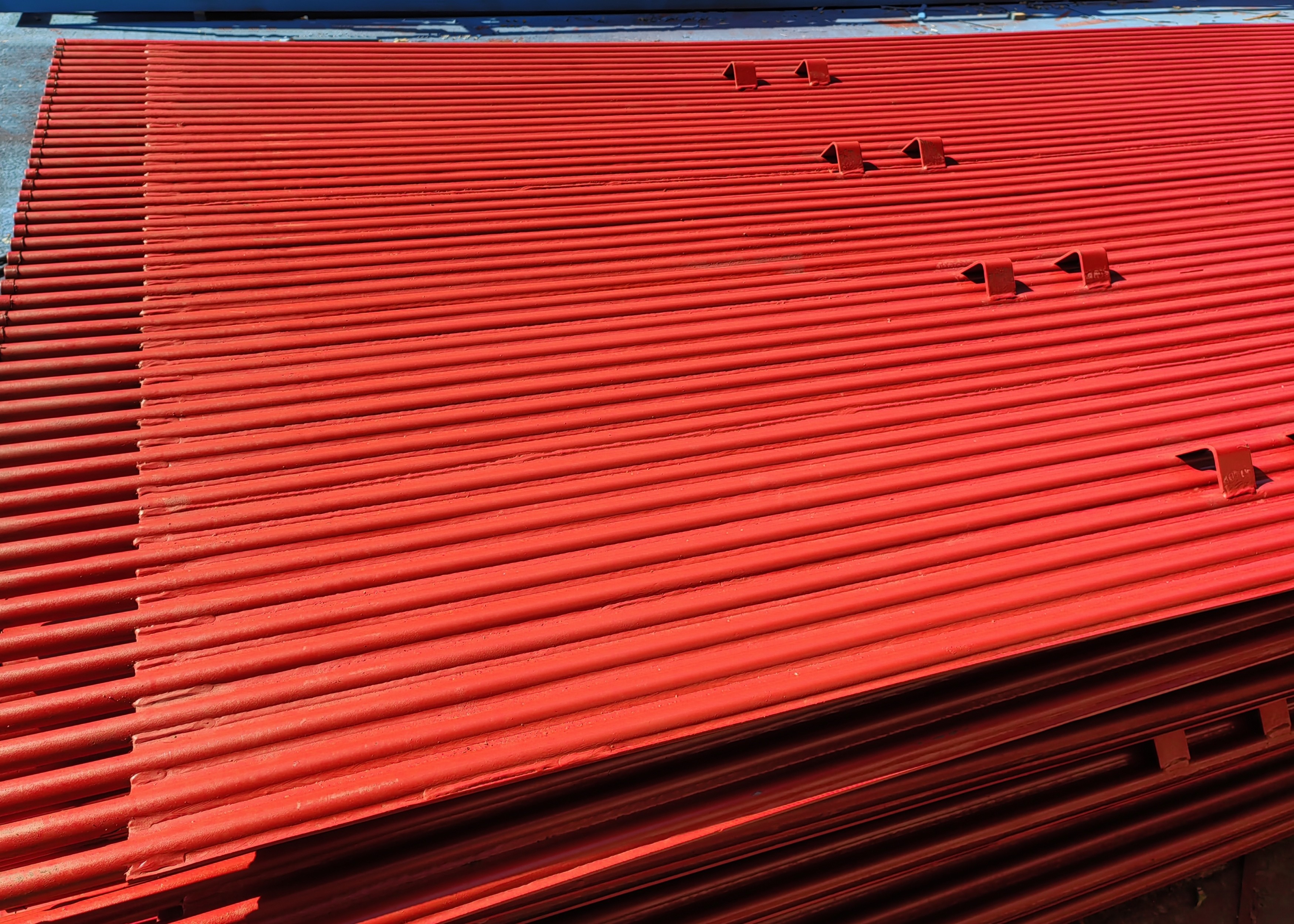

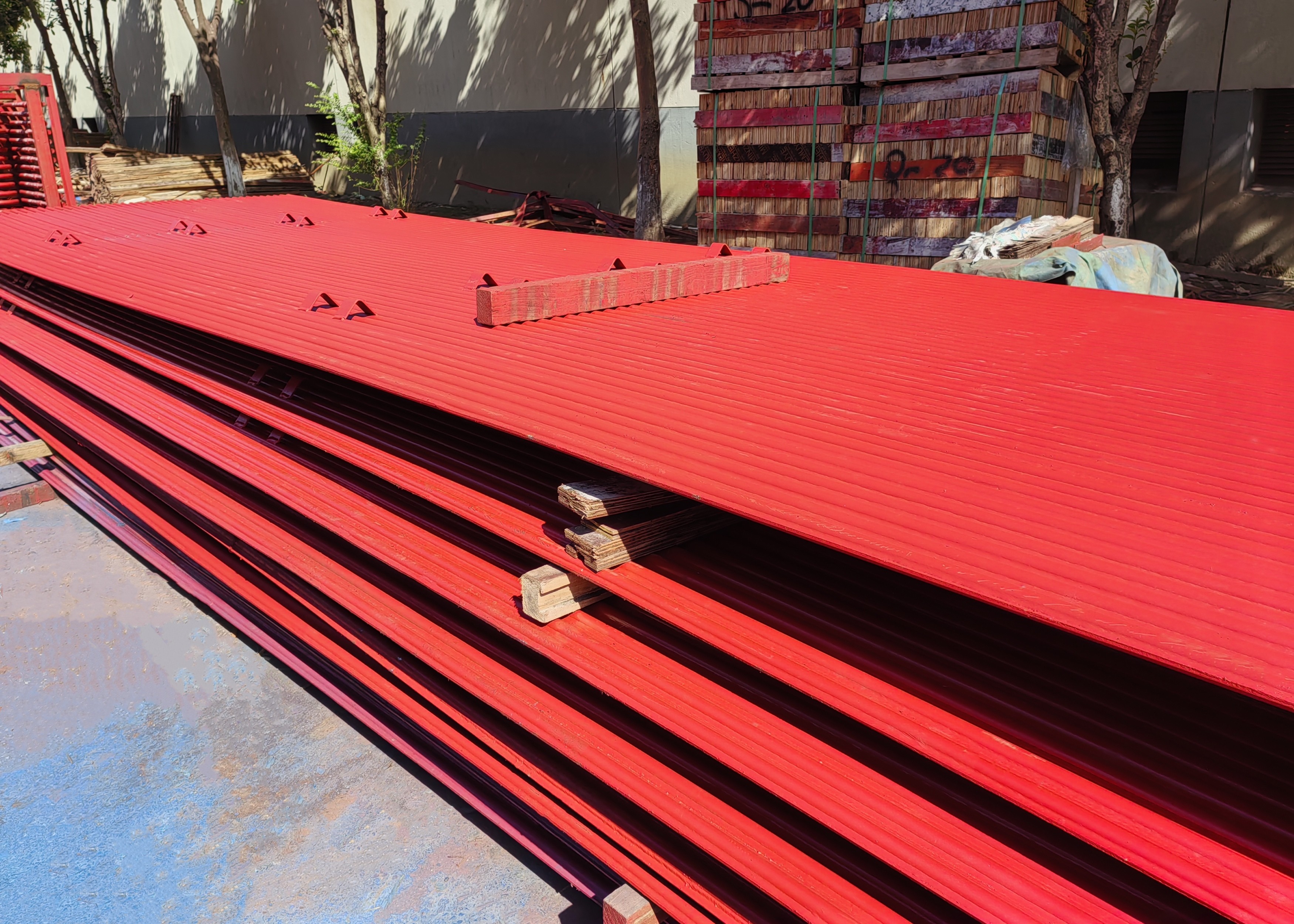

メムラン水壁の利点

(1) 炉壁の密度を確保し,燃焼室の空気漏れを減らす.

(2) 燃焼室は完全に水冷却されており,加熱燃焼の場合,コクスの発生を防ぐことができます.

(3) 熱貯蔵容量は小さく,燃焼室は急速に熱され,冷却も迅速であり,ボイラーの起動と停止の冷却時間を短縮することができます.

(4) パイプ敷き炉壁を使用することが適しており,ボイラーフレームの負荷を大幅に軽減し,吊り付けに便利です.

(5) 普通のチューブと比較して,チューブの熱吸収能力は向上します.

(6) ボイラー部品の事前組み立ての度合いを向上させ,安装作業を軽減します.
