Product Details
| 燃料: | 石炭 / ガス / 石炭火力 / 水温 | 材料 フラットバー: | Q235B |
|---|---|---|---|
| キーワード: | 水壁パネル | グレード: | A について |
| 製造のレベル: | ASME標準 | キーワード: | ボイラー水壁 |
| 管の材料: | 20G | NDE: | 100% PT、100 RT、100% UT |
| ハイライト |
石炭火力ボイラー壁,Q235B ボイラー壁,産業用膜壁 |
||
Product Description

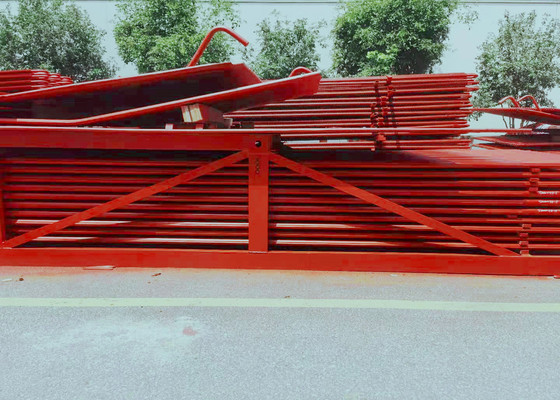

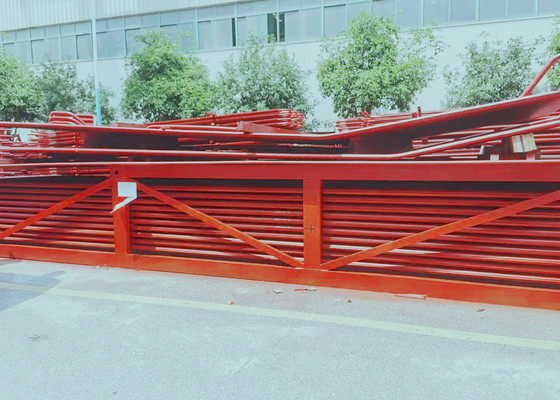

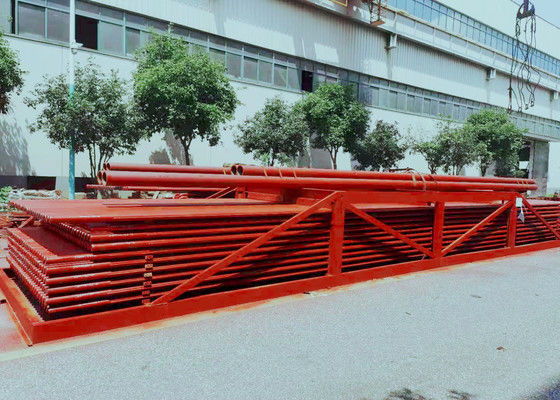

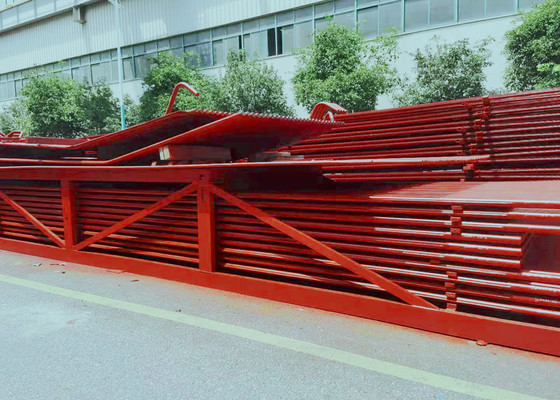

砂糖工場および他の産業用ボイラーへの適用のための SAW を備えたボイラー膜水壁
紹介
メムラン水壁は,パイプとフィンからなる空気密度の高い構造です.メリットとしては,炉内の空気漏れが少なく,パイプ敷設壁を使用できます.鋼鉄構造に負荷が減り,ボイラーのコストが下がる; 簡単に使用できる懸垂構造と熱膨張システムを改善し,大規模機械化生産に適しています.低温貯蔵容量,起動と停止時間を短縮するメムラン水壁は,大容量,高温および高圧ボイラーでしばしば使用されます.
異なる製造プロセスにより,膜水壁は3種類に分けられる (図1参照):1ローリング・フィン・チューブは列で溶接され,溶接作業が少なく,しかしフィン・チューブは高価です.材料コストが低く,様々なピッチの要求を簡単に満たすことができるしかし,平面鋼には高精度な加工設備が必要です.3裸管融合溶接では,管間のフィンは,主に管間の小さなピッチのために使用される溶接線を埋めることで形成されます.メムラン水壁のチューブ間のピッチは,ボイラー圧力や炉熱負荷などの要因に関連しています通常は 1.2-1 です.5.
水壁パネルの材料
20# 鋼,SA192,SA106B,15CrMoVG,12Cr1MoV
基準
ASMEコード標準,GB標準
品質検査
MT,RT,水力試験
仕様
ボイラーの水壁パネルの主な機能は,高温の炎や煙から発生する熱を吸収し,チューブで蒸気や熱水を発生することです.室内の温度を下げるために.
| 名前 | 水壁パネル |
| 材料 | ASME/GB標準の炭素鋼または合金鋼 |
| 管の大きさ | カスタマイズ |
| スタンダード | ASME/GB規格に従って |
| 設備 | 自動生産機器 |
| 適用する | 砂糖工場のボイラーと発電所のボイラーの整備 |
異なるボイラー水壁パネルを製造することができます
- メムランボイラー水壁パネル:スポット溶接は,多くのローリングされたペニント管を密閉された合熱表面に溶接し,炉の気密度を向上させ,空気漏れを軽減します.
- 水面壁のチューブ:水壁管に長さ20~25mm,直径6~12mmのピンを溶接し,その後水壁パネルの熱吸収を減らすために,クロム鉱石耐火性プラスチックを塗り,燃焼領域の温度を上昇させる燃料に火をつけるのが難しい状況や,特定のスラッグタップオーブンのために適しています.
- 普通のチューブボイラー用水壁パネル:縫合のない鋼管の列から構成され 最もシンプルな構造です
- 壁に固定されたボイラー用水道管:炉壁の内壁に埋め込まれ,片側熱吸収
- 熱水壁パネル:暖炉は大きな炉の中央に設置され,両側が加熱され,互いに独立した2つの部分に分かれます.
