Product Details
| 適用する: | ボイラー壁 | 溶接方法: | 浸水式弧溶接 |
|---|---|---|---|

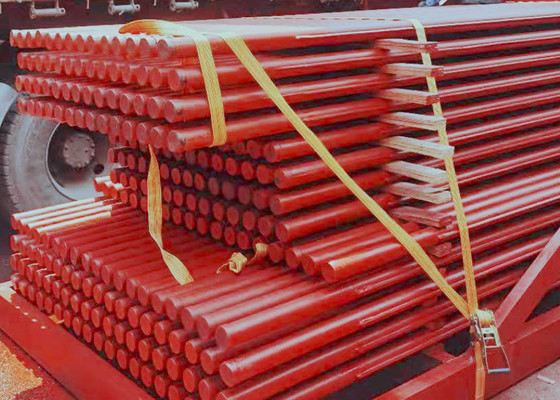

| 梱包: | 鉄フレームのパッケージ | 製品名: | ボイラー膜壁 |
| ハイライト |
60 パネル ボイラー膜壁,ODM ボイラー膜壁,メムラン 壁 ボイラーチューブ交換 |
||
Product Description

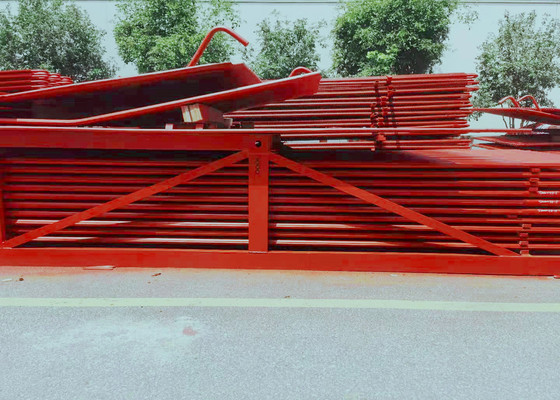

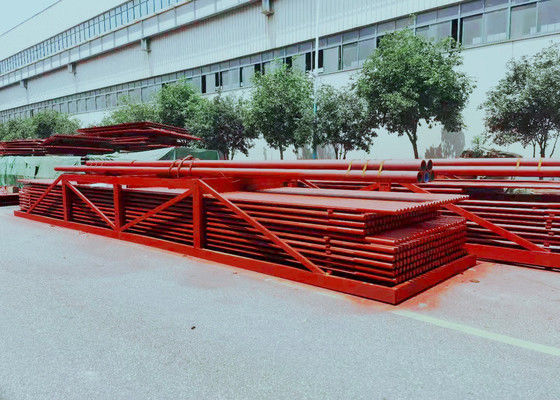

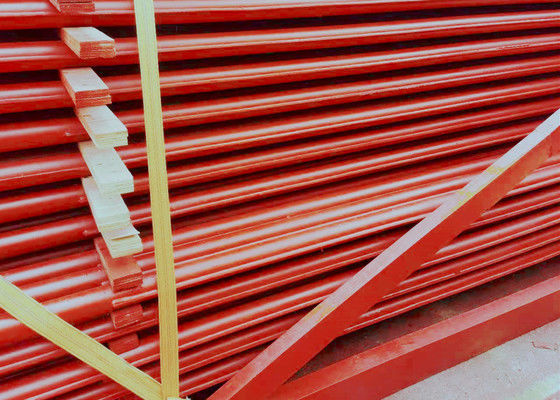

60 パネル ボイラー膜壁 発電所のボイラーの保守のために水中弧溶接
紹介
メムラン水壁は,パイプとフィンからなる空気密度の高い構造です.メリットとしては,炉内の空気漏れが少なく,パイプ敷設壁を使用できます.鋼鉄構造に負荷が減り,ボイラーのコストが下がる; 簡単に使用できる懸垂構造と熱膨張システムを改善し,大規模機械化生産に適しています.低温貯蔵容量,起動と停止時間を短縮するメムラン水壁は,大容量,高温および高圧ボイラーでしばしば使用されます.
膜水壁の強み
(1) 炉壁の密封を確保し,燃焼室内の空気漏れを減らす.
(2) 燃焼室内での完全な水冷却の実現は,加熱燃焼条件下でのコクシングを防ぐのに有益です.
(3) ボイラーの起動と停止の冷却時間は,熱貯蔵容量が小さく,温度が急速に上昇し,燃焼室で冷却が迅速であるため短縮できます.
(4) パイプ敷設炉壁が適しており,ボイラーフレームの負荷を大幅に軽減し,吊り上げに便利です.
(5) 裸管型と比較すると,熱吸収能力が向上します.
(6) ボイラーコンポーネントの組立程度を向上させ,設置作業を容易にし,削減します.
異なる製造プロセスにより,膜水壁は3種類に分けられる (図1参照):1ローリング・フィン・チューブは列で溶接され,溶接作業が少なく,しかしフィン・チューブは高価です.材料コストが低く,様々なピッチの要求を簡単に満たすことができるしかし,平面鋼には高精度な加工設備が必要です.3裸管融合溶接では,管間のフィンは,主に管間の小さなピッチのために使用される溶接線を埋めることで形成されます.メムラン水壁のチューブ間のピッチは,ボイラー圧力や炉熱負荷などの要因に関連しています通常は 1.2-1 です.5.
仕様
ボイラーの水壁パネルの主な機能は,高温の炎や煙から発生する熱を吸収し,チューブで蒸気や熱水を発生することです.室内の温度を下げるために.
| 名前 | 水壁パネル |
| 材料 | ASME/GB標準の炭素鋼または合金鋼 |
| 管の大きさ | カスタマイズ |
| スタンダード | ASME/GB規格に従って |
| 設備 | 自動生産機器 |
| 適用する | 砂糖工場のボイラーと発電所のボイラーの整備 |
異なるボイラー水壁パネルを製造することができます
- メムランボイラー水壁パネル:スポット溶接は,多くのローリングされたペニント管を密閉された合熱表面に溶接し,炉の気密度を向上させ,空気漏れを軽減します.
- 水面壁のチューブ:水壁管に長さ20~25mm,直径6~12mmのピンを溶接し,その後水壁パネルの熱吸収を減らすために,クロム鉱石耐火性プラスチックを塗り,燃焼領域の温度を上昇させる燃料に火をつけるのが難しい状況や,特定のスラッグタップオーブンのために適しています.
- 普通のチューブボイラー用水壁パネル:縫合のない鋼管の列から構成され 最もシンプルな構造です
- 壁に固定されたボイラー用水道管:炉壁の内壁に埋め込まれ,片側熱吸収
- 熱水壁パネル:暖炉は大きな炉の中央に設置され,両側が加熱され,互いに独立した2つの部分に分かれます.
