ASME SA192 スパイラルフィンチューブ パーソナライズされた高効率
Product Details
| Porductの名前: | ボイラー エコノマイザ | 材料: | 炭素鋼 |
|---|---|---|---|
| 構造: | 裸管接続 | 圧力: | 低圧/高圧 |
| 色: | カスタマイズ | 応用範囲: | 発電所,産業 |
| 燃料: | 石炭/ガス/石油で燃やし,水温 | エネルギー節約: | 重要 |
| ハイライト |
ASME SA192 スパイラルフィンチューブ,高効率のスピラルフィンチューブ,パーソナライズド スパイラルフィンチューブ |
||
Product Description

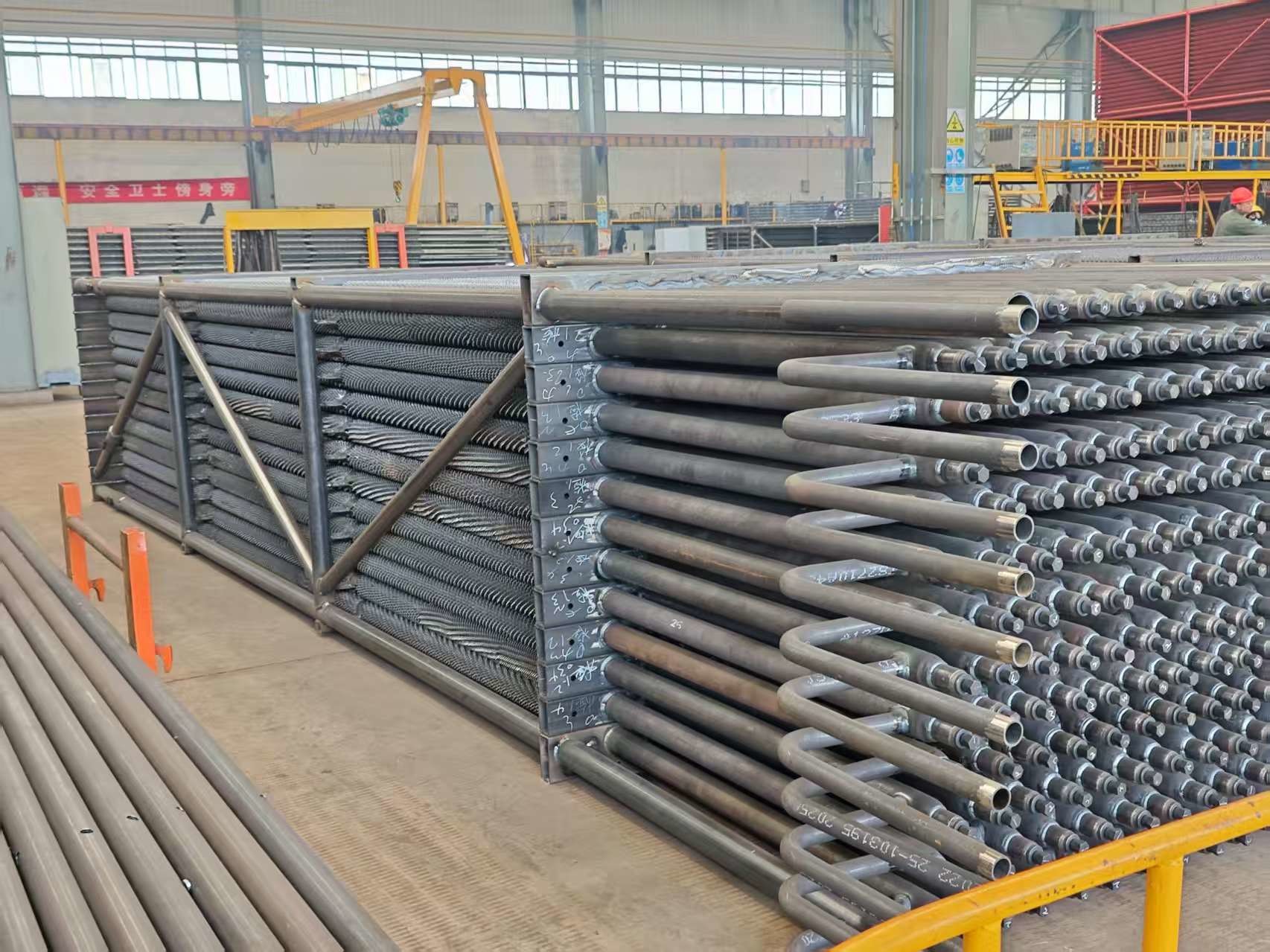

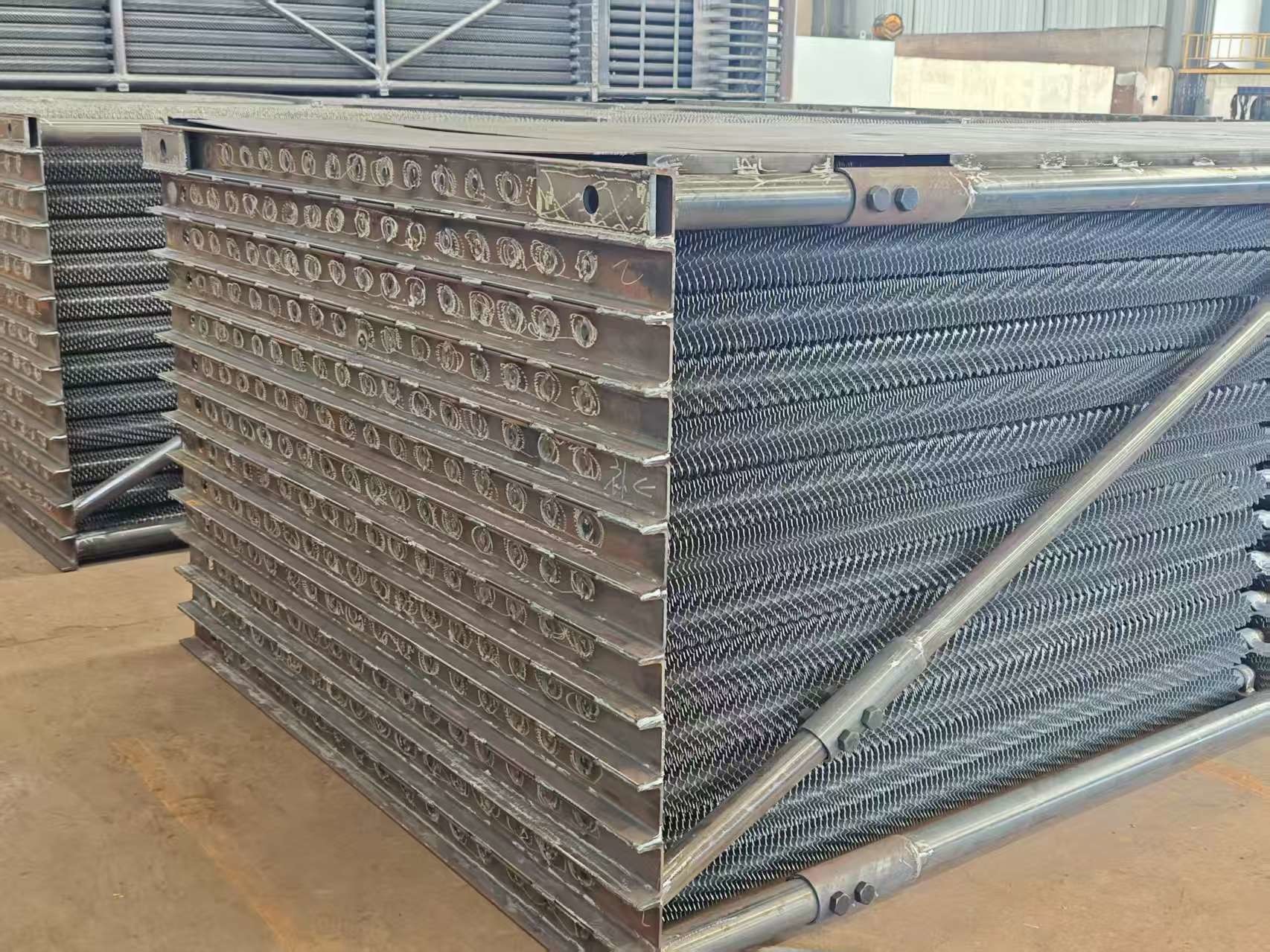

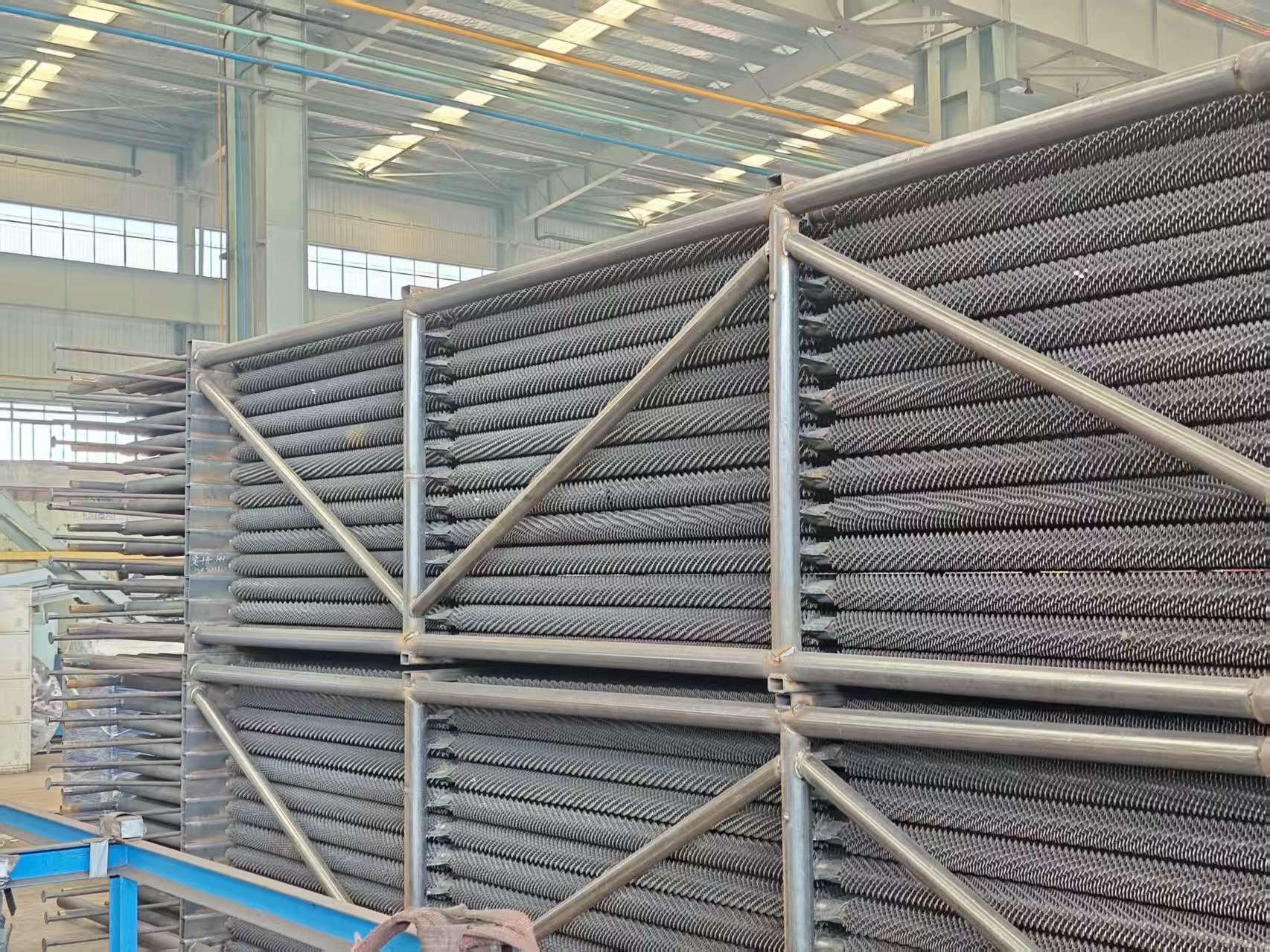

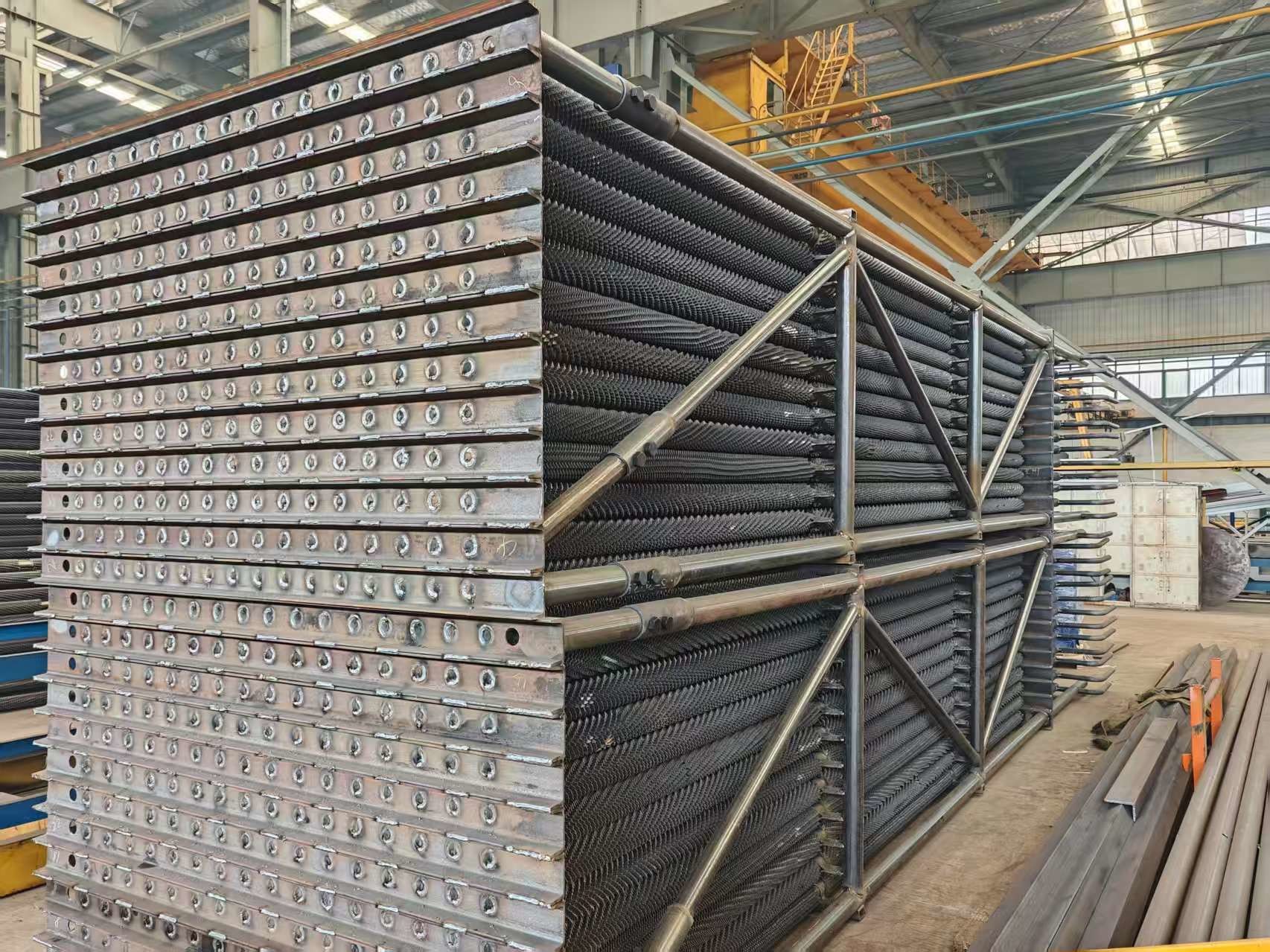

ASME SA192 スパイラルフィンチューブ - オーダーメイド高効率
効率の向上計算?
20°Cの給水予熱ごとに ≈1%の燃料節約
製品導入
ボイラーエコノマイザー,裸管エコノマイザー,Hフィニングチューブエコノマイザー,スピラルフィニングチューブエコノマイザーを3種類製造できますH-フィニングチューブエコノマイザーは,H-フィニングチューブで構成される高効率の熱交換器エコノマイザーです.
裸のチューブエコノマイザーと比較して,H-フィニングチューブエコノマイザーでは,熱交換面積を拡大し,チューブ数を減らすことができます.煙突のガス流量速度と磨きを減らすために煙突のガス流量エリアを増やすことができます.
H羽管は,長い管列に合うように高硬さを持つ二重H羽管として作ることができる.
スパイラルフィニングエコノマイザーは,新しく設計された熱伝達装置で,深刻な磨きと短い使用時間を克服するために,スピーラルフィニングチューブで構成されています.
機能
1高温ガスからの熱を吸収し,排気ガス温度を下げ,ガス消費を削減し,燃料を節約します.
2給水は蒸気タンプに入れる前にエコノマイザーで加熱されるので,給水の熱吸収を加熱表面で減らす.高コストの蒸発加熱表面とコスト節約の代わりにエコノマイザーを使用することができます.
3エコナマイザー 給水温を上昇させ,給水が蒸気ドラムに入ると,壁温度偏差が減少し,熱圧が相応に減少し,ドラムの使用寿命が延長されます.
仕様
| 記述 | ボイラー・エコノマイザー |
| 材料 | 合金鋼 (SA213T22),炭素鋼 (SA210C) など |
| 材料規格 | ASTM,EN,ISOなど |
| サイズ | カスタマイズ |
| 体重 | 最低10トン 最大200トン |
|
製造業 プロセス |
材料→インゴット → ホット/コールドローリング→ 熱処理 (正常化+テンパー) → 検査 → 曲がり管→組立 →検査 →RT→熱処理 (アニール) → 液圧試験→塗装→梱包 |
テクニカル仕様
1建築構造
H型フリンド管,入口と出口のヘッダー,曲がり,フレーム,その他の補助部品から成る.
2構造の取り決め
順列/段階の順序で
種類
電気ボイラーエコノマイザー
| 1 | HDBは,電力用ボイラー用のエコノマイザーを製造しており,石炭,木材,石油,その他の固体燃料で燃料を供給し,ボイラーの高圧蒸気から電力を生産するボイラーを含む. |
| 2 | この経済化器は通常,ボイラーの裏口に位置し,管が水平に動いているように向き合います.ボイラー給水は,ガス流の反対方向でエコノマイザー回路を通ります (反流と呼ばれます). |
| 3 | 裸管は通常灰の汚れを最小限に抑えるために使用されますが,いくつかのボイラーOEMは,螺旋型または長羽管のペニン管でエコノマイザーを設計しています. |
| 4 | HDBは赤裸で螺旋状の羽根や長い羽根のチューブで エコノマイザーエレメントを製造できます もし望むなら 他のチューブタイプに ユニットを再設計できますHDBは,すべてのユーティリティボイラーエコノマイザーのための代替ヘッダーも製造することができます.. |
HRSG エコノマイザー
| 1 | 今日のHRSGモジュールのエコノマイザーは垂直に吊るされるフンチューブで構成されています.HDBは,ほぼすべてのHRSG OEM企業のためにエコノマイザーコイルを製造し,それぞれのユニークな特徴を理解しています. |
| 2 | 多くの場合,ユーティリティ社は,ヘッダーとチューブ曲線内の流れ加速腐食 (FAC) に抵抗するために,通常の炭素鋼から合金材料にエコノマイザーをアップグレードしたいと考えています. |
| 3 | 材料を全て準備し 圧迫部品や 固定部品の 溶接を行います 管のフィニングから ヘッダの製造まで巻き巻きの束を組む時,. |
*注:HD BOILERは,顧客の要求に応じて,特別なタイプのエコノマイザーをカスタマイズすることができます.
パッケージボイラーエコノマイザー
| 1 | HDBはユニークな製造能力を持ち オプティマスエンジニアは硫酸プラントの 節約機とスーパーヒーターを設計する際に充分活用しています |
| 2 | これはしばしば,Optimusユニットがより高い熱伝送効率のために構成され,表面面積の要求が減少し,その結果,低価格の製品になります. |
| 3 | HDBは現場の能力を利用し 管のフィンを折り 機材を加工し ヘッダを製造し 管のシートを掘り 材料を切って準備しますそしてすべての圧力部分とキャスティング溶接を実行. |
| 4 | 生産順序とスケジュールに対する HDBの制御が強化され 定時配送の優れた実績を得ることができました |
テスト
| 1 | 最新型の"U"折りたたみ機は,チューブの精密冷たい折りたたみに使用されます. |
| 2 | 折りたたむことは,あらゆる種類の熱交換器,コンデンサー,エコノマイザー,ステンレス鋼のボイラー管で,シームレスで,また溶接されています. |
| 3 | "U"折りたたみチューブの後,要求された場合,水力試験とストレスの軽減が行われます. |
| 4 | また,折りたたみの部分の厚さ削減を決定するためにモックアップパーツも準備されています. |
| 5 | 折りたたみの部分に染料の浸透剤の検査は,裂け目や欠陥,またはあらゆる種類の欠陥を検出するために行われます. |
| 6 | 輸送中に損傷を防ぐために特別なパッケージが用意されています. |
