高温排ガス用耐久ボイラーエコノマイザーチューブ
Product Details
| 燃料: | 石炭/ガス/石油で燃やし,水温 | サイズ: | カスタマイズ |
|---|---|---|---|
| 仕様: | ASMEの点検 | 管の寸法: | 38.1*32 |
| 絵画: | カスタマイズ | キーワード: | ボイラー エコノマイザ |
| 材料: | 炭素鋼/ステンレス鋼 | 使用: | 力Plant/CFBのボイラー |
| ハイライト |
耐久ボイラーエコノマイザーチューブ,高温ボイラーエコノマイザーチューブ,排ガスボイラーエコノマイザーチューブ |
||
Product Description

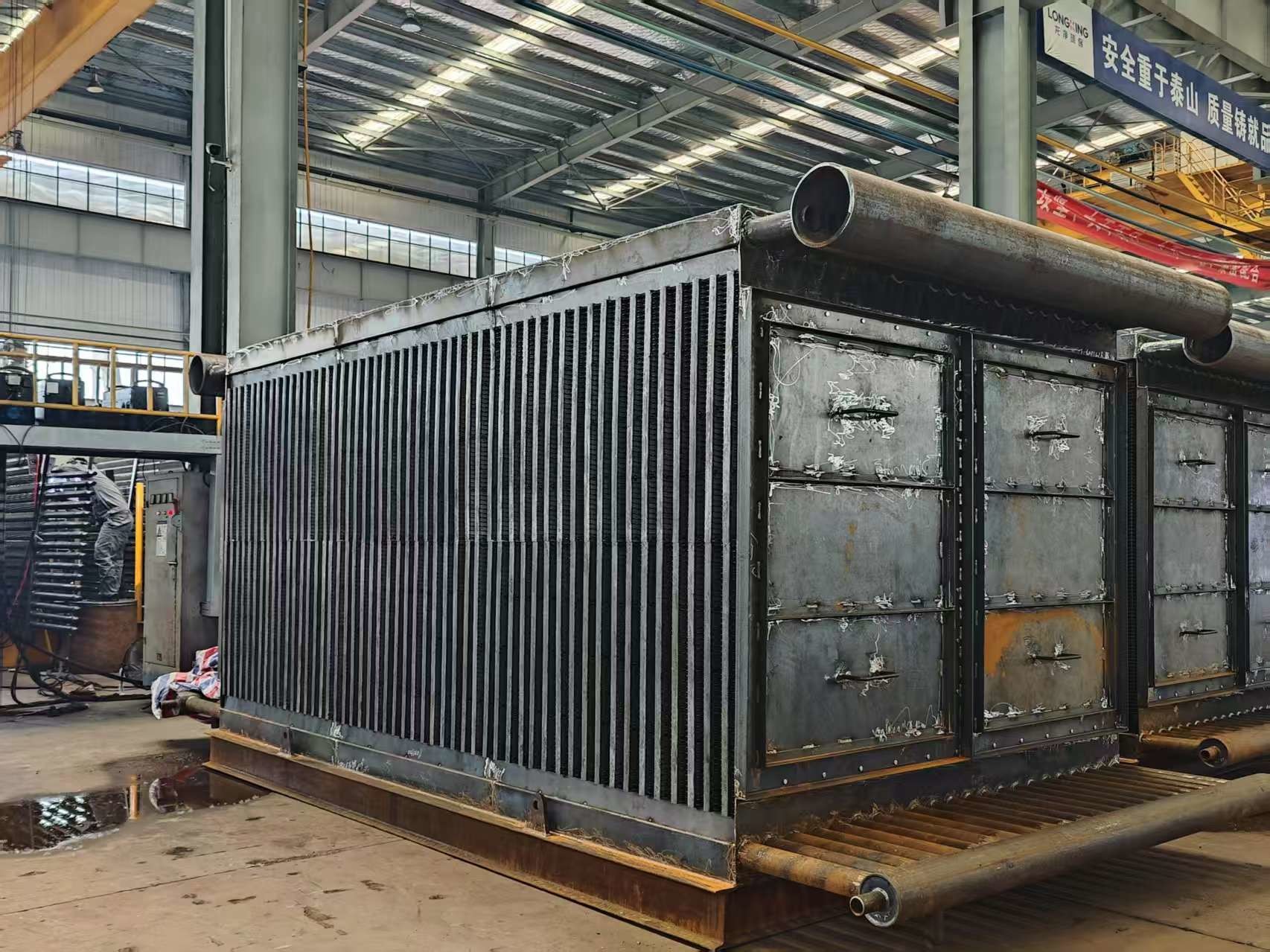

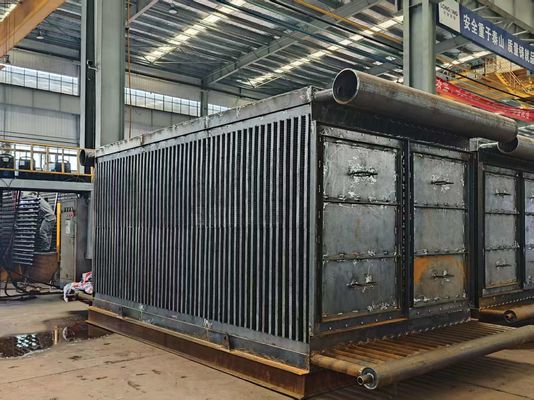

高温の煙草ガスのための耐久性ボイラーエコノマイザーチューブ
節約機の基本的な機能は?
煙草ガスから廃棄熱を回収し,給水を予熱し,効率を5〜10%向上させる.
製品説明
ボイラー経済化器は,フィニング・チューブベースの熱交換装置として,液体 (多くの場合水) を熱するために使用されます.特に,熱する過程は,通常,液体が沸点に達するまで停止します.私たちの製造能力は,3つの異なるボイラーエコノマイザータイプをカバーします 裸管エコノマイザー,H翼管エコノマイザー,そして螺旋翼管エコノマイザーですH-フィニングチューブエコノマイザー高効率の熱交換装置で H-フィニング管で作られています
仕様
| 記述 | ボイラー・エコノマイザー |
| 材料 | 合金鋼,炭素鋼,SA210C,SA213T22など |
| 材料規格 | ASTM,EN,ISOなど |
| サイズ | カスタマイズ |
| 体重 |
ミニ: 10 トン 最大:1000トン |
| 溶融プロセス: | EF+LF + VD |
| プロセス | 材料→インゴット → ホット/コールドローリング→ 熱処理 (標準化+テンパー) → 検査 →粗工加工→UT →第2回熱処理 →仕上げ加工 →検査 |
| UT標準 | ASTM A388 または EN10228 など |
テクニカル仕様
材料構造

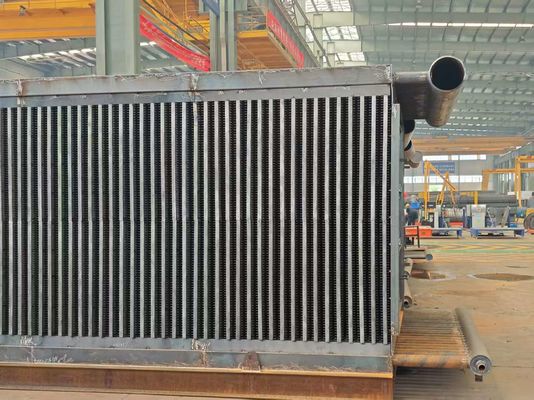

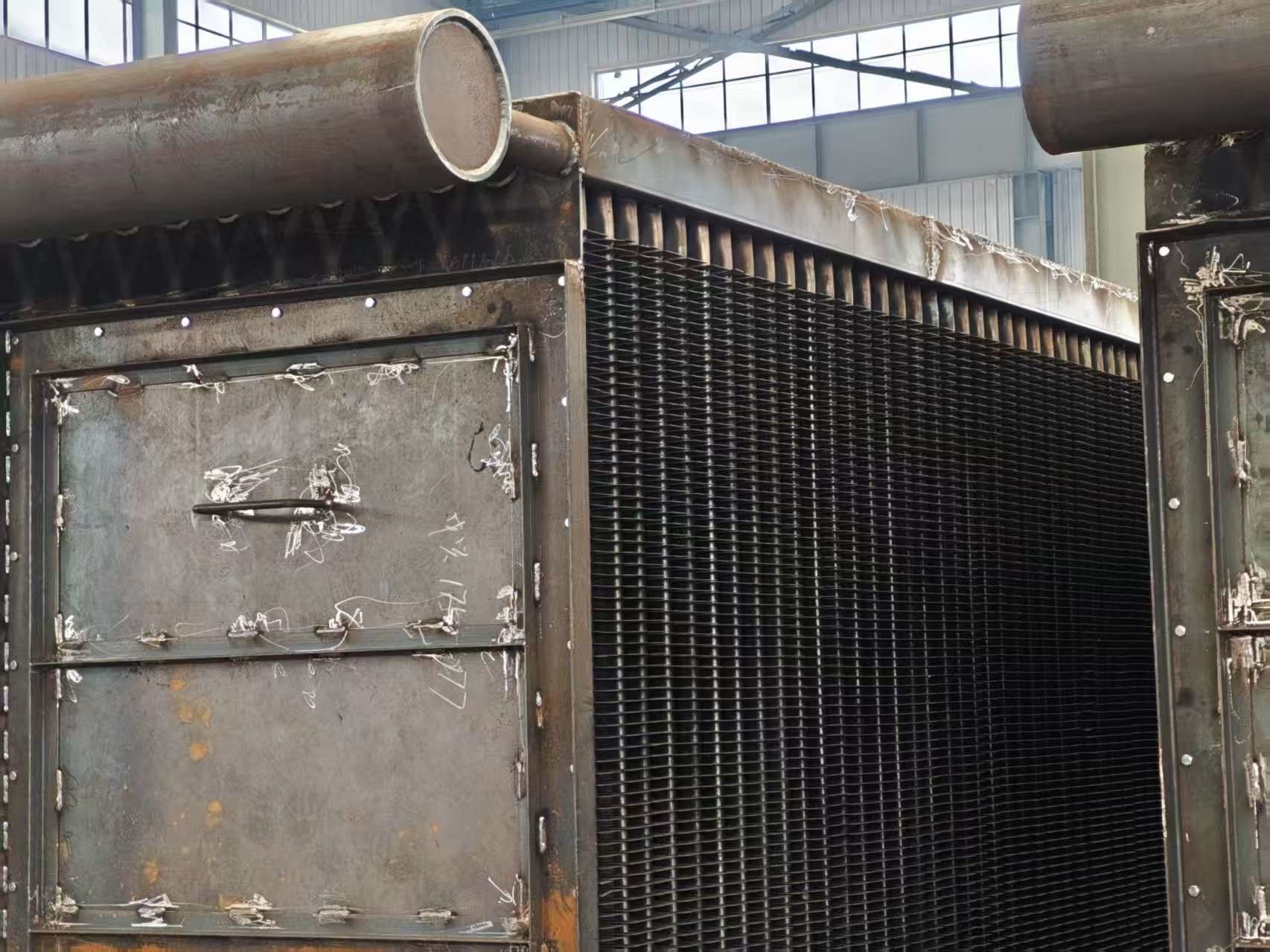

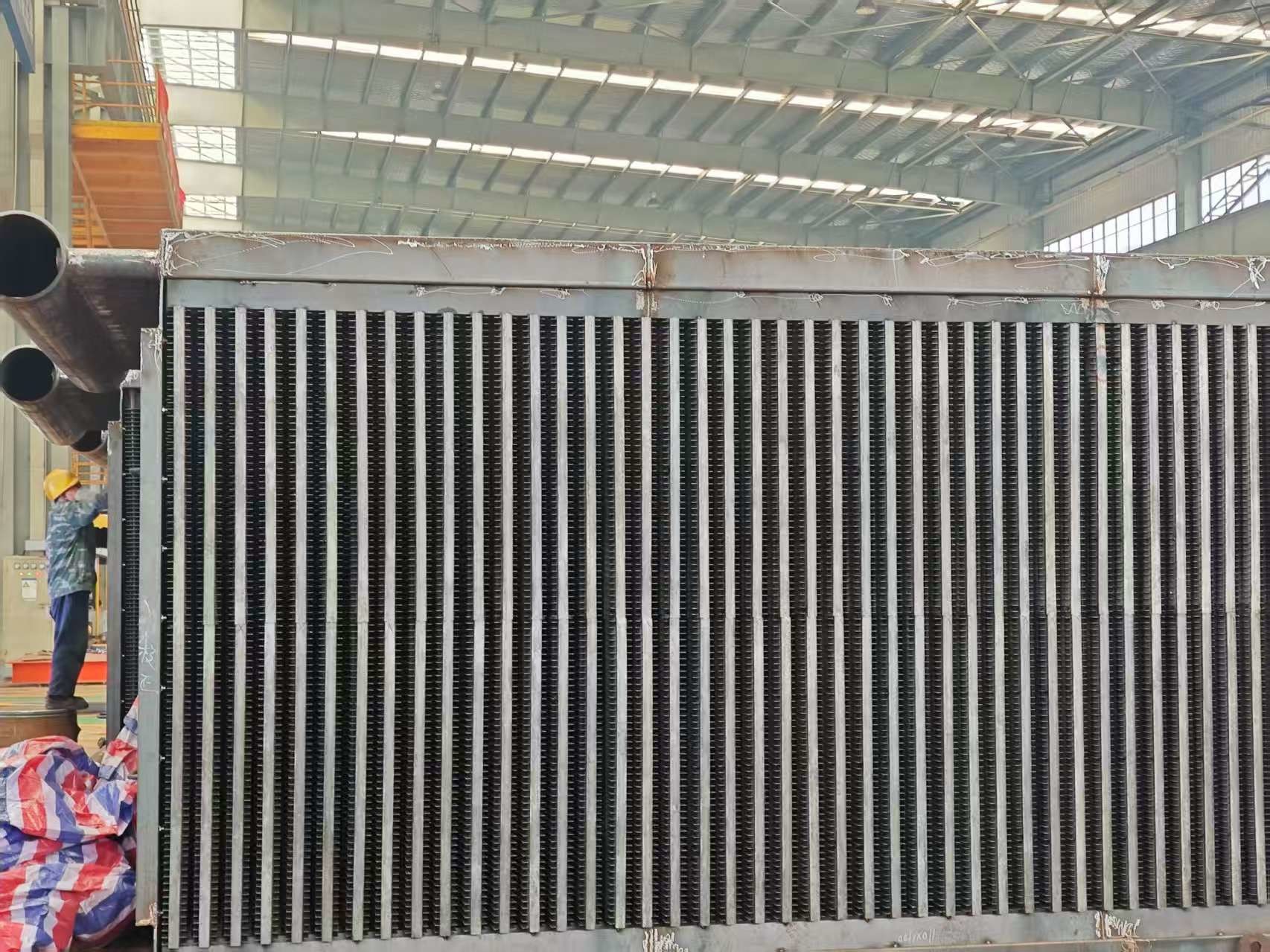

螺旋翼のチューブ,入口と出口のヘッダー,曲線,フレーム,その他の補助部品から成ります.
構造の取り決め
順列/段階の順序で
機能
(1) システム統合と熱相乗効果
エコノマイザーは,蒸気発電システムの重要な補助部品として動作し,ボイラーと並行して動作します.高温の排気ガスが最初にボイラーに流れます熱エネルギーを水に転送し,原始蒸気生産を開始します. エネルギー変換の基本的なステップです.
(2) 残熱回収
ボイラーを通過した後,排気ガスはエコノマイザーに流れます.先進的な熱交換メカニズムを利用して,エコノマイザーはこれらのガスから残留熱エネルギーを捕獲し,給水をボイラーに入れる前に加熱するこの二段階式熱利用は,蒸気発電の効率を向上させるだけでなく,ボイラーの原始エネルギー需要を削減し,燃料消費を最適化します.
(3) 効率向上の動向
その核心として 節約機は廃棄熱回収システムとして機能し 環境に流失する熱エネルギーを 再利用しますボイラー給水を予熱することで,ほとんどの用途での主要機能であるエコノマイザーは2つの主要な目的を達成します.:
種類
電気ボイラーエコノマイザー
| 1 | HDBは,電力用ボイラー用のエコノマイザーを製造しており,石炭,木材,石油,その他の固体燃料で燃料を供給し,ボイラーの高圧蒸気から電力を生産するボイラーを含む. |
| 2 | この経済化器は通常,ボイラーの裏口に位置し,管が水平に動いているように向き合います.ボイラー給水は,ガス流の反対方向でエコノマイザー回路を通ります (反流と呼ばれます). |
| 3 | 裸管は通常灰の汚れを最小限に抑えるために使用されますが,いくつかのボイラーOEMは,螺旋型または長羽管のペニン管でエコノマイザーを設計しています. |
| 4 | HDBは赤裸で螺旋状の羽根や長い羽根のチューブで エコノマイザーエレメントを製造できます もし望むなら 他のチューブタイプに ユニットを再設計できますHDBは,すべてのユーティリティボイラーエコノマイザーのための代替ヘッダーも製造することができます.. |
パッケージボイラーエコノマイザー
| 1 | HDBはユニークな製造能力を持ち オプティマスエンジニアは硫酸プラントの 節約機とスーパーヒーターを設計する際に充分活用しています |
| 2 | これはしばしば,Optimusユニットがより高い熱伝送効率のために構成され,表面面積の要求が減少し,その結果,低価格の製品になります. |
| 3 | HDBは現場の能力を利用し 管のフィンを折り 機材を加工し ヘッダを製造し 管のシートを掘り 材料を切って準備しますそしてすべての圧力部分とキャスティング溶接を実行. |
| 4 | 生産順序とスケジュールに対する HDBの制御が強化され 定時配送の優れた実績を得ることができました |
製造と受容基準
| ■ | JB/T6512 "高周波抵抗の溶接螺旋フィンチューブ付きボイラー製造技術条件" |
| ■ | HG/T3181 "高周波抵抗の溶接スピラルフィンチューブ" |
| ■ | JB/T6511 "螺旋翼管の試験技術条件" |
| ■ | JB1611 "ボイラーチューブマネボックス組立条件" |
| ■ | JB/T1612 "ボイラー圧力製造条件". |
| ■ | JB16I3 "ボイラーの圧力部品の溶接条件". |
*注:HD BOILERは,顧客の要求に応じて,特別なタイプのエコノマイザーをカスタマイズすることができます.
HRSG エコノマイザー
| 1 | 今日のHRSGモジュールのエコノマイザーは垂直に吊るされるフンチューブで構成されています.HDBは,ほぼすべてのHRSG OEM企業のためにエコノマイザーコイルを製造し,それぞれのユニークな特徴を理解しています. |
| 2 | 多くの場合,ユーティリティ社は,ヘッダーとチューブ曲線内の流れ加速腐食 (FAC) に抵抗するために,通常の炭素鋼から合金材料にエコノマイザーをアップグレードしたいと考えています. |
| 3 | 材料を全て準備し 圧迫部品や 固定部品の 溶接を行います 管のフィニングから ヘッダの製造まで巻き巻きの束を組む時,. |
内部熱交換機
1蒸発器からガス圧縮機へ流れるガスを過熱することで,低冷却も生じます.
2これらのシステムは液体線から熱を吸収しますが,ガス圧縮機の吸気器を熱します.
3これはガスがコンプレッサーに流れるようにし 液体がバルブに流れるようにする とても一般的な方法です
4液体の温度を変更するために使用される熱交換器の部分を最小限に抑え,最大限の熱交換器の使用を可能にします.そして冷却剤が相変化する容量を最大化します.
Product Highlights
高温の煙草ガスのための耐久性ボイラーエコノマイザーチューブ 節約機の基本的な機能は? 煙草ガスから廃棄熱を回収し,給水を予熱し,効率を5〜10%向上させる. 製品説明 ボイラー経済化器は,フィニング・チューブベースの熱交換装置として,液体 (多くの場合水) を熱するために使用されます.特に,熱する過程は,通常,液体が沸点に達するまで停止します.私たちの製造能力は,3つの異なるボイラーエコノマイザータイプをカバーします 裸管エコノマイザー,H翼管エコノマイザー,そして螺旋翼管エコノマイザーですH-フィニングチューブエコノマイザー高効率の熱交換装置で H-フィニング管で作られています 仕様 記述 ...
