火力発電所ボイラー用カスタマイズ塗装熱交換管
Product Details
| 燃料: | 石炭/ガス/石油で燃やし,水温 | タイプ: | 第一次および二次 |
|---|---|---|---|
| 設置: | 横/縦 | 生産の技術: | 熱い曲がることの放出 |
| 色: | カスタマイズ | 表面処理: | 塗装した |
| 材料: | 炭素鋼/ステンレス鋼 | 使用: | 力Plant/CFBのボイラー |
| ハイライト |
ボイラー熱交換管,塗装熱交換管,カスタマイズ熱交換管 |
||
Product Description

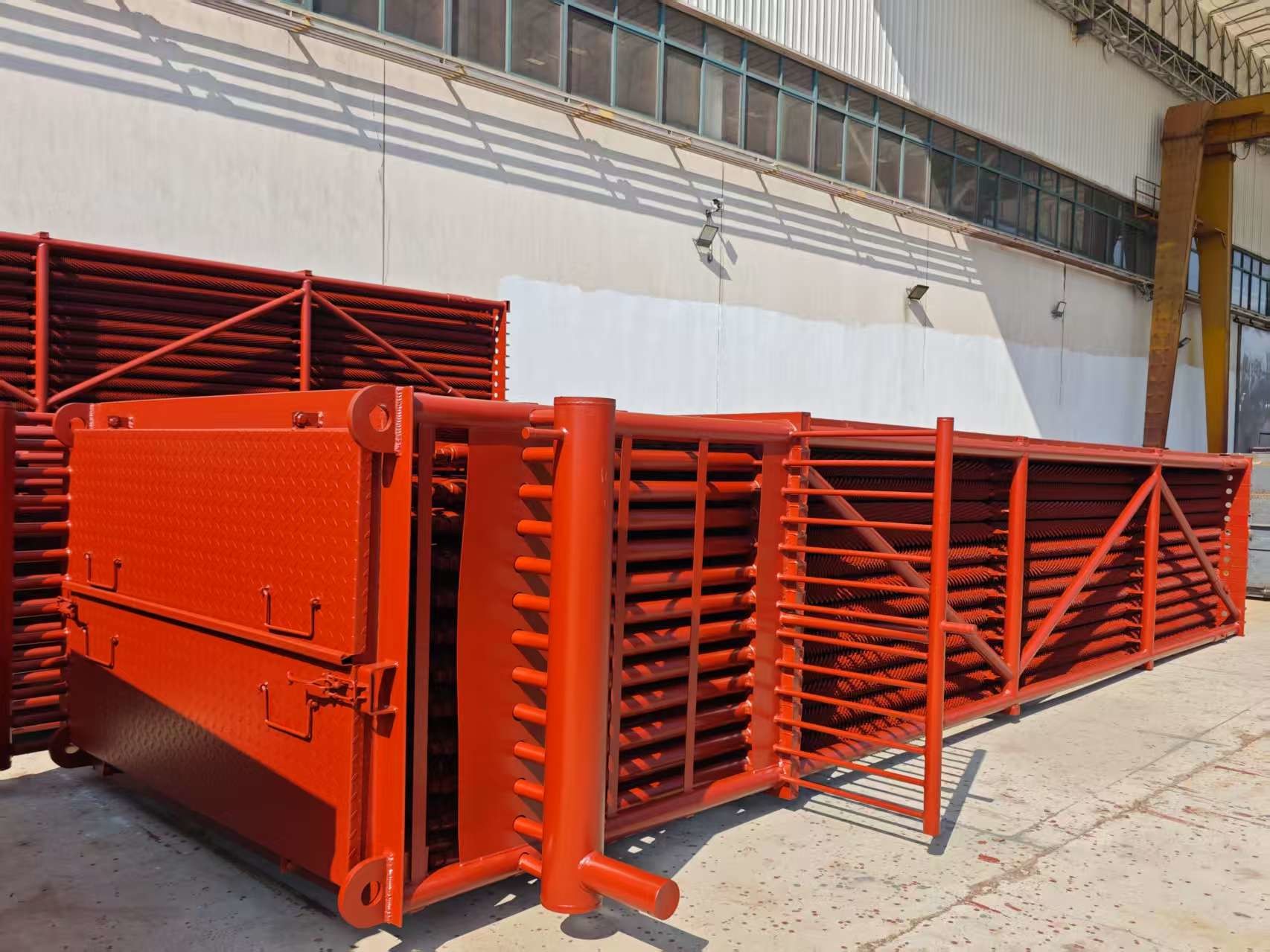

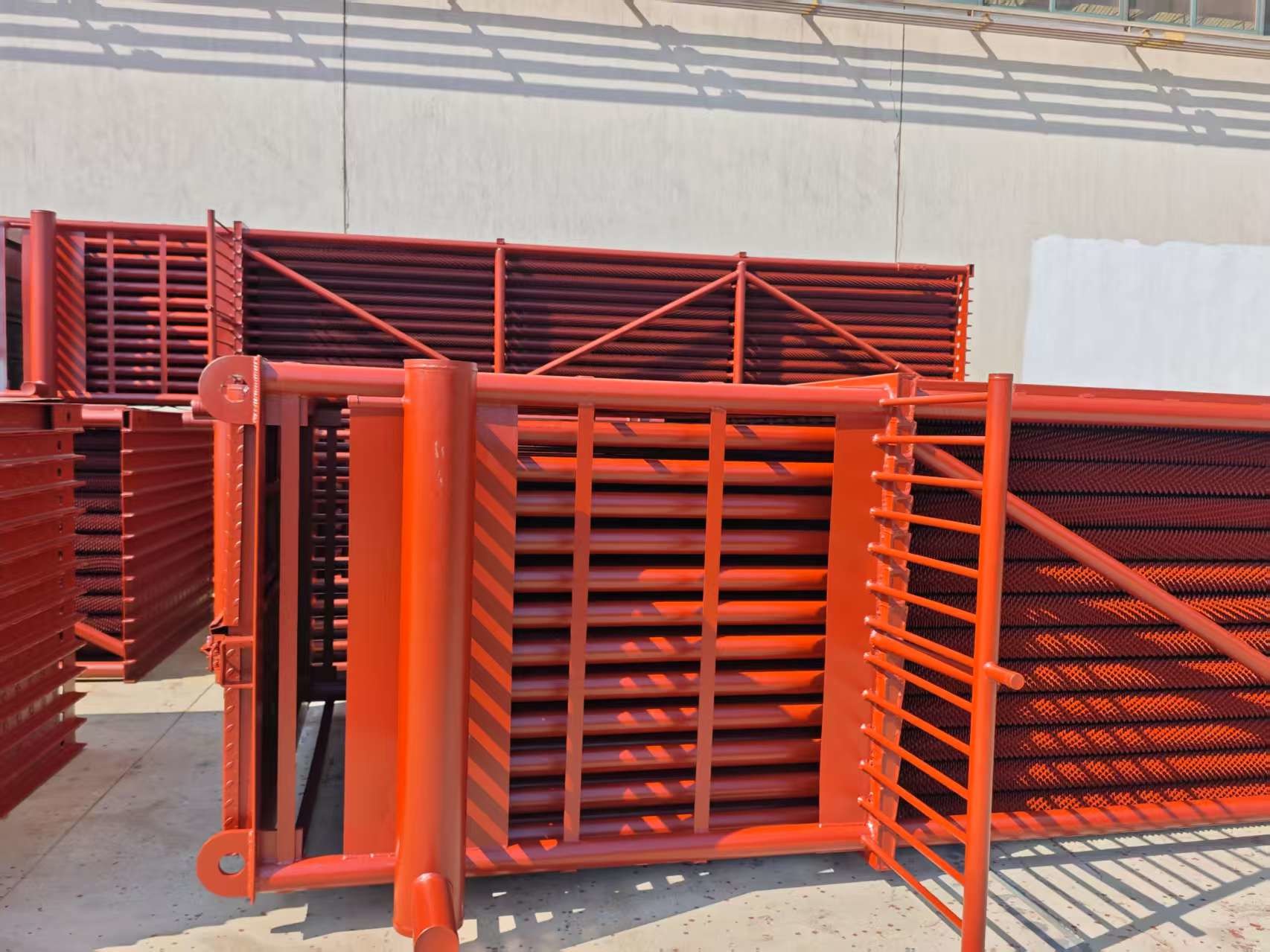

熱電プラントボイラー用カスタム塗装熱交換器チューブ
なぜ酸露点腐食が発生するのか？
煙道ガス中のSO₃は、管壁温度が露点以下になると硫酸を生成します。
はじめに
ボイラーエコノマイザーは、液体（場合によっては水）を加熱するフィン付きチューブを備えた熱交換装置であり、液体が沸騰する目的を超えない場合があります。ベアチューブエコノマイザー、Hフィン付きチューブエコノマイザー、スパイラルフィン付きエコノマイザーの3種類のエコノマイザーを製造できます。Hフィン付きチューブエコノマイザーは、Hフィン付きチューブで構成された高効率熱交換器エコノマイザーです。
ベアチューブエコノマイザーと比較して、Hフィン付きチューブエコノマイザーは熱交換面積を拡大し、チューブ数を減らすことができます。また、煙道ガスの流れ面積を増やして、煙道ガスの流れ速度と摩耗を減らすこともできます。
Hフィン付きチューブは、長いチューブ列に適合するように高剛性のダブルHフィン付きチューブとして製造できます。

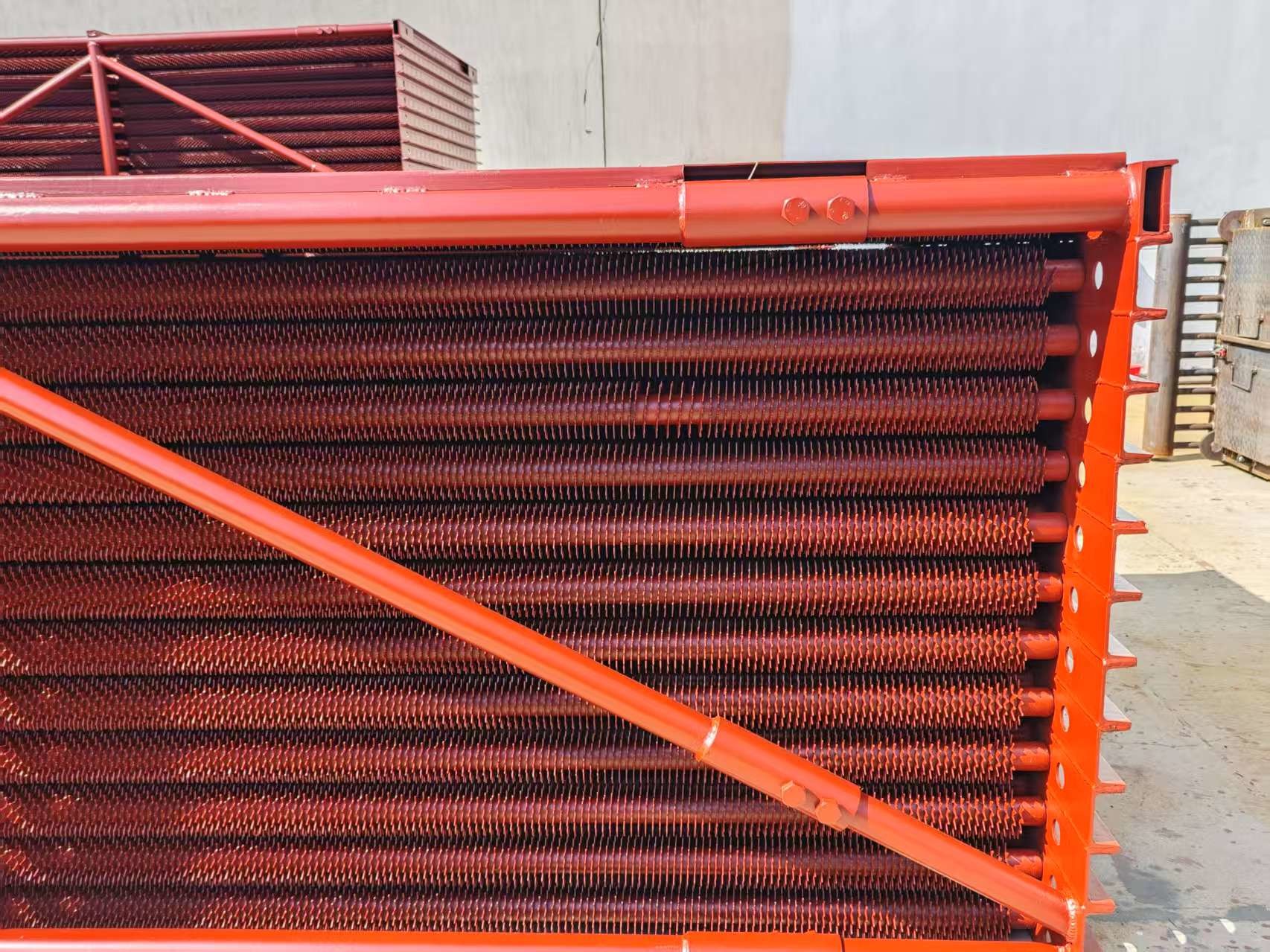

スパイラルフィン付きエコノマイザーは、深刻な摩耗と短い耐用年数を克服するために、スパイラルフィンチューブで構成された新設計の熱伝達装置です。
技術仕様
材料構造

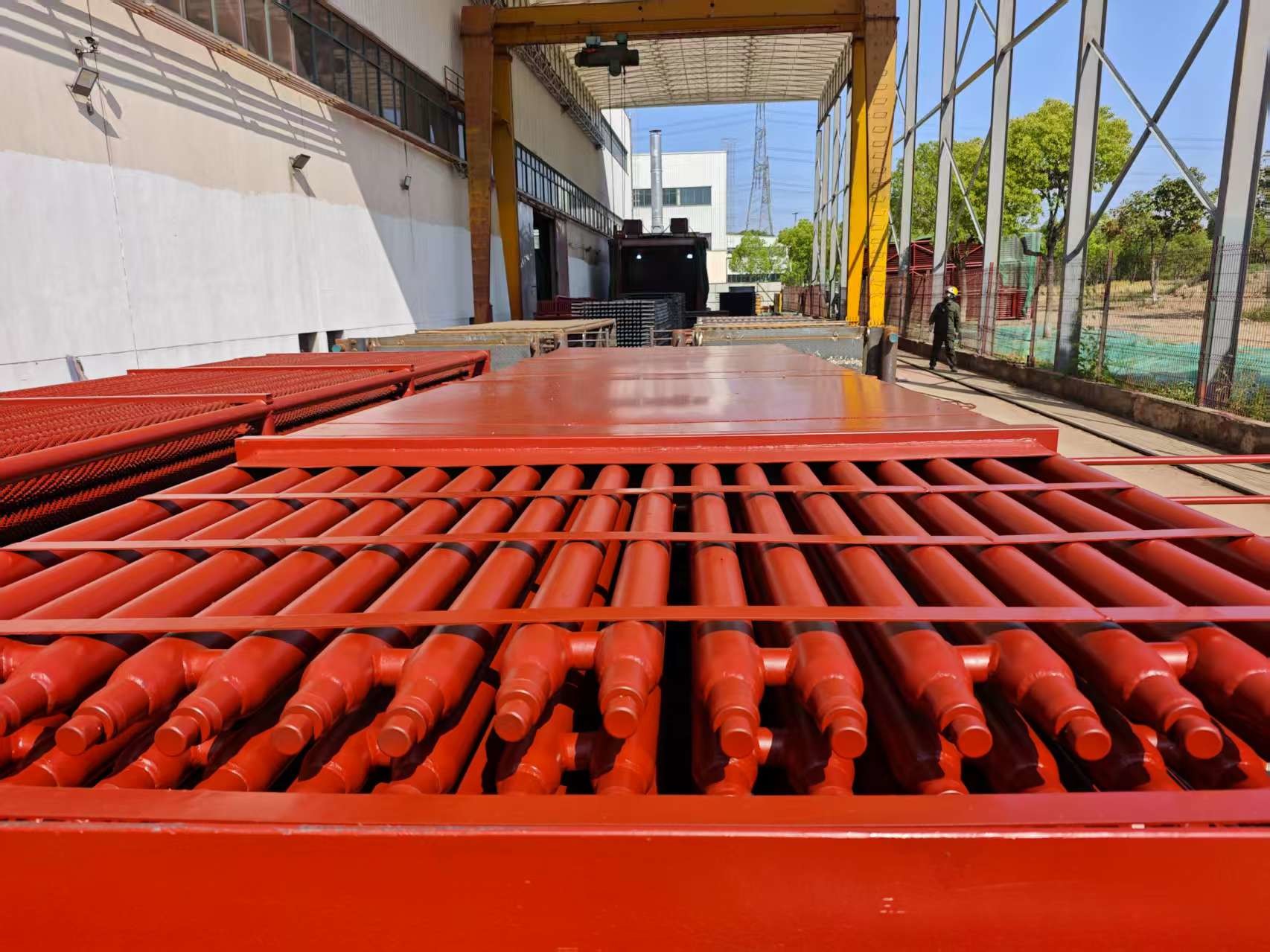

一連のスパイラルフィンチューブ、入口と出口のヘッダー、ベンド、フレーム、その他の補助部品で構成されています。
構造配置
インライン/千鳥配置。
仕様
| 説明 | ボイラーエコノマイザー |
| 材料 | 合金鋼、炭素鋼、SA210C、SA213T22など |
| 材料規格 | ASTM、EN、ISOなど |
| 寸法 | カスタマイズ |
| 重量 |
最小：10トン 最大：1000トン |
| 製錬プロセス： | EF+LF + VD |
| プロセス | 材料→インゴット→熱間/冷間圧延→熱処理（正規化+焼戻し）→検査→粗加工→UT→2次熱処理→仕上げ加工→検査 |
| UT規格 | ASTM A388またはEN10228など |
機能
(1) エコノマイザーは、ボイラーのような蒸気発生システムです。エンジンシリンダーから排気バルブを通って排出された排気ガスは、ボイラーに行き、水の加熱によって蒸気を発生させます。
(2) これらのガスがエコノマイザーを通過した後、残りの排気ガス温度はエコノマイザー内の水を加熱します。これは蒸気の生成に役立ち、効率を向上させ、燃料消費量を節約します。
(3) エコノマイザーは、ボイラー排気からの廃熱を使用します。これは、そうでなければ大気中に失われるものであり、（ほとんどの場合）ボイラーへの供給水を予熱します。これにより、ボイラー効率が向上し、燃料コストが削減されます。
種類
ユーティリティボイラーエコノマイザー
| 1 | HDBは、石炭、木材、石油、またはその他の固体燃料を燃料としてボイラーから高圧蒸気を生成するボイラーを含む、ユーティリティボイラー用エコノマイザーを製造しています。 |
| 2 | これらのエコノマイザーは通常、ボイラーの後部パスに配置され、チューブが水平方向に走るように配置されています。ボイラー給水は、ガスの流れと反対方向にエコノマイザー回路を通過します（対向流と呼ばれます）。 |
| 3 | 灰のファウリングを最小限に抑えるために、通常はベアチューブが使用されますが、一部のボイラーOEMは、スパイラルまたはロングフィン付きのフィン付きチューブでエコノマイザーを設計しています。 |
| 4 | HDBは、ベア、スパイラルフィン付き、またはロングフィン付きチューブのエコノマイザーエレメントを製造でき、必要に応じて、ユニットを他のチューブタイプに再設計することもできます。HDBは、すべてのユーティリティボイラーエコノマイザーの交換用ヘッダーも製造できます。 |
パッケージボイラーエコノマイザー
| 1 | HDBは、Optimusエンジニアが硫酸プラントエコノマイザーと過熱器を設計する際に最大限に活用する独自の製造能力を備えています。 |
| 2 | 多くの場合、これによりOptimusユニットは、より高い熱伝達効率を実現するように構成でき、その結果、表面積の要件が減少し、価格が安くなります。 |
| 3 | HDBは、フィンとチューブの曲げ、ヘッダーの機械加工と製造、チューブシートの穴あけ、すべてのケーシング材料の切断と準備、およびすべての圧力部品とケーシング溶接を実行するために、オンサイトの能力を利用しています。 |
| 4 | これにより、HDBは製造シーケンスとスケジュールをより細かく制御できるようになり、納期厳守の優れた実績を達成するのに役立ちました。 |
HRSGエコノマイザー
| 1 | 今日のHRSGモジュール用エコノマイザーは、垂直に吊り下げられたフィンチューブで構成されています。HDBは、事実上すべてのHRSG OEM企業向けにエコノマイザーコイルを製造しており、それぞれのユニークな機能を理解しています。 |
| 2 | 多くの場合、ユーティリティは、ヘッダーとチューブベンド内の流れ加速腐食（FAC）に抵抗するために、プレーン炭素鋼から合金材料にエコノマイザーをアップグレードすることを望んでいます。 |
| 3 | HDBは、フィンチューブのフィン加工、ヘッダーの製造、コイルバンドルの組み立てなど、すべての材料を準備し、すべての圧力部品とアタッチメント溶接を実行するため、エコノマイザー製造のワンストップショップです。 |
製造および受け入れ基準
| · | JB/T6512「高周波抵抗溶接スパイラルフィンチューブ製造技術条件」 |
| · | HG/T3181「高周波抵抗溶接スパイラルフィンチューブ」 |
| · | JB/T6511「スパイラルフィン付きチューブ試験技術条件。」 |
| · | JB1611「ボイラーチューブマネボックス組立条件」 |
| · | JB/T1612「ボイラー加圧製造条件。」 |
| · | JB16I3「ボイラー圧力部品溶接条件。」 |
*注：HD BOILERは、お客様の要件に応じて特殊なタイプのエコノマイザーを注文できます。
内部熱交換器
1.サブクーリングは、蒸発器を出てガス圧縮機に向かうガスを過熱することによっても生成される場合があります。
2.これらのシステムは、液ラインから熱を抽出し、ガス圧縮機の吸引を加熱します。
3.これは、ガスが圧縮機に到達し、液体がバルブに到達することを保証するための非常に一般的なソリューションです。
4.また、熱交換器の使用を最大化し、冷媒がその相を変える熱交換器の一部を最小限に抑え、冷媒がその相を変える体積を最大化します。
